Testy dysków, które można (i warto) stosować w urządzeniach NAS prowadzimy już od dłuższego czasu. Pierwszymi dyskami, które trafiły do naszego LAB-u były dyski SATA SSD – Kingston DM500M (https://www.backupacademy.pl/kingston-dc500m-czyli-wydajny-dysk-ssd-dla-nas/), które wypadły świetnie i które do dzisiaj świetnie się trzymają na tle konkurencji. Tym razem wracamy z testami następcy tamtego modelu, wersją Kingston DC600M, która została niedawno wprowadzona do sprzedaży przez producenta.
Tym razem też trafiły do nas cztery dyski, jednak o większej pojemności, bo obecnie mieliśmy okazję przetestować dyski o pojemności 1,920GB.
Dyski Kingston DC600M to już czwarta generacja dysków stworzonych z myślą o pracy w Data Center (stąd oznaczenie DC), a więc w środowiskach wzmożonego odczytu i zapisu danych. DC600M to dyski SATA 3.0 6Gbps wykorzystujące pamięć 3D TLC NAND, która świetnie sprawdza się mieszanych środowiskach zapisu i odczytu. Co istotne, dyski wyposażone są w mechanizm podtrzymania zasilania w przypadku utraty zasilania przez serwer, w którym działają, co zapobiega utracie danych. Dyski DC600M wykorzystują do tego celu zastaw specjalnych kondensatorów. Kingston DC600M są zaprojektowane tak, aby wysoka wydajność IOPS oraz niskie opóźnienie mogły być wykorzystane w systemach data center, wirtualizacji, rozwiązaniach cloud, a także innych środowiskach wymagających wysokiej wydajności.
Oficjalna specyfikacja producenta:
| Format obudowy dysku | 2,5″ |
| Interfejs | SATA Rev. 3.0 (6Gb/s) – zgodne z SATA Rev. 2.0 (3Gb/s) |
| Dostępne pojemności | 480GB, 960GB, 1920GB, 3840GB, 7680GB |
| Rodzaj pamięci NAND | 3D TLC |
| Odczyt / Zapis sekwencyjny | 480GB – 560MBs/470MBs 960GB – 560MBs/530MBs 1920GB – 560MBs/530MBs 3840GB – 560MBs/530MBs 7680GB – 560MBs/530MBs |
| Odczyt / zapis losowy 4K | 480GB – 94,000/41,000 IOPS 960GB – 94,000/65,000 IOPS 1920GB – 94,000/78,000 IOPS 3840GB – 94,000/59,000 IOPS 7680GB – 94,000/34,000 IOPS |
| Quality of service (opóźnienie) | Odczyt / Zapis 480GB – 180/110 uSec 960GB – 3840GB – 200/300 uSec 7680GB – 240/170 uSec |
| Typowe opóźnienie – odczyt/zapis | <200 µs / <30 us |
| Opcja hot-plug | Tak |
| Opcje SMART | Reliability tracking, usage statistics, life remaining, wear levelling, temperature |
| Hardware-based power loss protection Endurance | 480GB – 876TBW6, 1 DWPD (5 years)7, 1.66 DWPD (3 years)7 960GB – 1752TBW6, 1 DWPD (5 years)7, 1.66 DWPD (3 years)7 1920GB – 3504TBW6, 1 DWPD (5 years)7, 1.66 DWPD (3 years)7 3840GB – 7008TBW6, 1 DWPD (5 years)7, 1.66 DWPD (3 years) 7 7680GB – 14016TBW6, 1 DWPD (5 years)7, 1.66 DWPD (3 years)7 |
| Zużycie energii | Idle: 1.30W Średnio: 1.45W Maksymalne obciążenie odczytem: 1.6W Maksymalne obciążenie zapisem: 3.6W |
| Temperatury przechowywania | -40℃ ~ 85℃ |
| Temperatury pracy | 0℃ ~ 70℃ |
| Wymiary | 69.9mm x 100mm x 7mm |
| Waga | 92.34g |
| Odporność na wstrząsy podczas pracy | 2.17G Peak (7–800Hz) |
| Odporność na wstrząsy podczas bezczynności | 20G peak (10–2000Hz) |
| MTBF | 2 miliony godzin |
| UBER | ≤10 -17 |
| Gwarancja / wsparcie | Limitowana gwarancja 5-letnia i darmowe wsparcie techniczne |
Więcej szczegółów na temat testowanych dysków znajdziesz na stronie producenta.

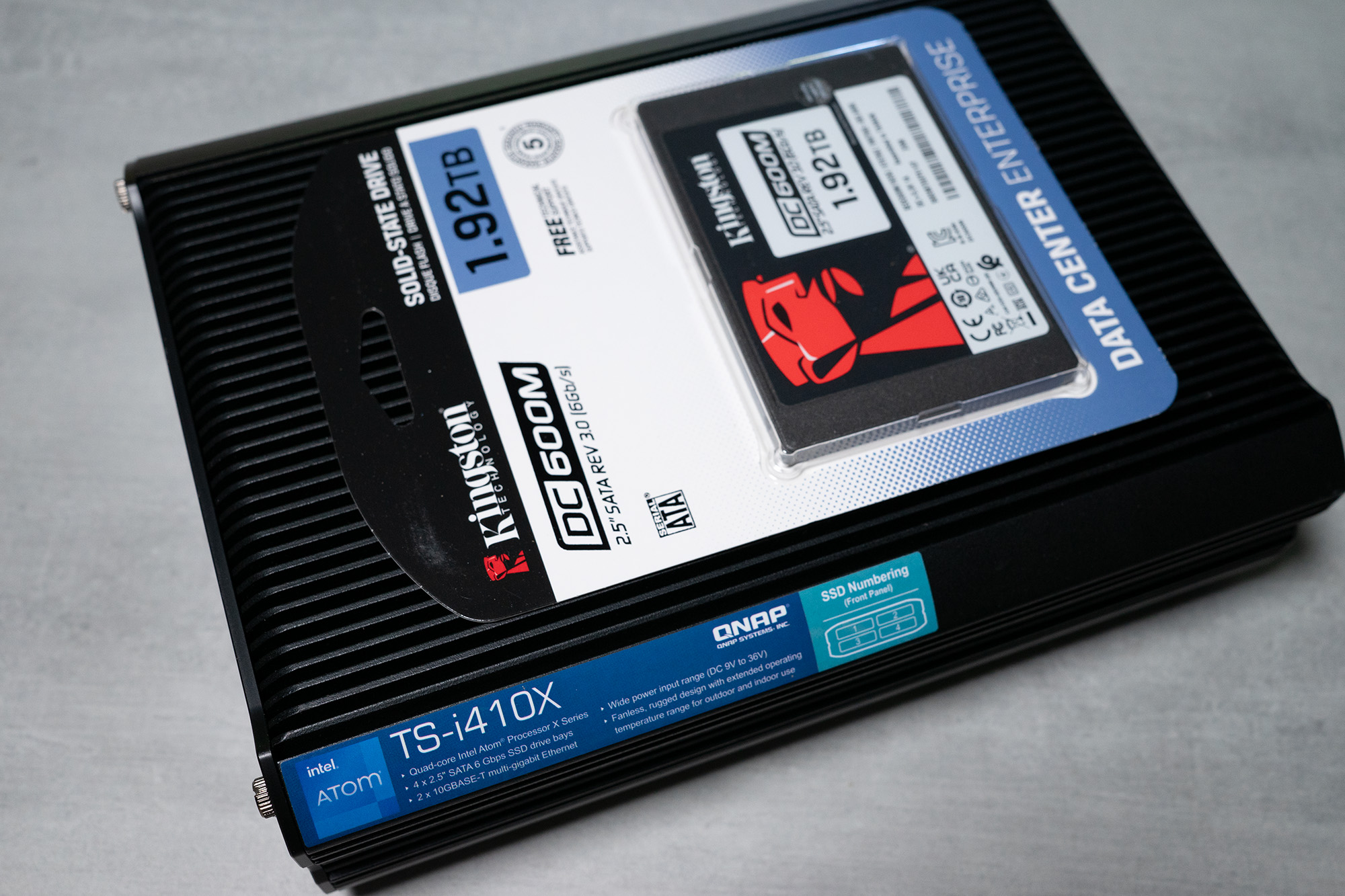

Przejdźmy teraz do opisu środowiska, w którym testujemy Dyski Kingston DC600M. Od strony urządzenia, do którego dyski są podłączone, mamy do czynienia z specjalnie wybranym serwerem NAS. Jest to nowe urządzenie marki QNAP, a dokładnie model TS-i410X. Urządzenie to zostało stworzone z myślą o pracy w nietypowych środowiskach, przez co może pracować w niema ekstremalnych dla elektroniki temperaturach – od -40 st. C do +70 st. C, jest odporne na drgania oraz wykorzystuje pasywne chłodzenie, więc nie posiada wentylatorów mogących zasysać kurz. Taki NAS idealnie sprawdzi się w środowiskach półotwartych hal magazynowych czy produkcyjnych, ale też w pojazdach – może służyć jako rejestrator monitoringu busa, łodzi czy kampera, a jednocześnie oferować funkcje serwera multimediów.
Specyfikacja tego NAS wygląda następująco:
- procesor: 4-rdzeniowy/4-wątkowy procesor Intel® Atom® x6425E o taktowaniu zwiększanym do 3,0 GHz
- pamięć RAM: 8 GB wbudowana (nierozszerzalna)
- porty sieci ethernet: 2 x 10GBASE-T (10G/5G/2,5G/1G)
- porty USB: Port USB 3.2 Gen 2 (10 Gb/s)
- zasilanie: Zasilacz zewnętrzny 90W i więcej, AC 100-240 V / Wejście 9-36V DC
- liczba zatok: 4 dyski 2,5-calowe SATA 6 Gb/s, 3 Gb/s
Dokładny opis modelu QNAP TS-i410X dostępny jest tutaj: https://www.qnap.com/pl-pl/product/ts-i410x
Urządzenie to wybraliśmy z dwóch powodów. Po pierwsze, jest to model stworzony z myślą o pracy z dyskami SSD, nie zamontujemy w nim dysków HDD, więc idealnie na potrzeby naszych testów. Po drugie, urządzenie to jako jedno z pierwszych oficjalnie wspierało testowany dyski DC600M, które zostały przez QNAP przetestowane i dodane do listy kompatybilności tego NAS.
A przy okazji mieliśmy możliwość sprawdzenia, jak samo urządzenie sobie radzi z takimi dyskami biorąc pod uwagę, że nie ma układu aktywnego chłodzenia.
Druga strona naszego lądowego równania to komputer. W tym przypadku skorzystaliśmy z dostępnego komputera DELL Vostro 3670, wyposażonego w procesor Intel core i5, 16GB RAM oraz dysk M.2 256GB.
Aby umożliwić komunikację w sieci 10GbE, do portu PCIe zamontowaliśmy kartę QNAP QXG-25G2SF-CX6, która wspiera systemy Windows i Linux, tak więc możliwe było jej użycie w systemie Windows 11. Plusem jest również to, że karta stworzona z myślą o sieci 25GbE może działać w sieci 10GbE (obsługuje wkładki SFP+).
Ostatnim elementem łączącym oba urządzenia była nasza sieć lab. Tutaj sercem sieci był przełącznik QNAP QSW-M408-4C, który wyposażony jest w 8 portów 1GbE oraz 4 porty 10GbE kombo – co oznacza, że w urządzeniu wbudowanych jest 8 portów sieci 10GbE – 4 porty Nbase-T i 4 porty SFP+, ale mogą one działać zamiennie. Tak więc do 2 portów Nbase-T podłączyliśmy przewody CAT 6, które z drugiej strony były podłączone do portów 10GbE TS-i410X, natomiast to dwóch portów SPF+ podłączyliśmy przewody DAC QNAP, które z kolei podłączone były też do karty 25GbE w komputerze.
Przełącznik QSW-M408-4C – https://www.qnap.com/pl-pl/product/qsw-m408-4c
Karta QXP-25G2SF-CX6 – https://www.qnap.com/pl-pl/product/qxg-25g2sf-cx6
Przewody DAC CAB-DAC15M-SFPP – https://eustore.qnap.com/cab-dac15m-sfpp.html
Oczywiście głównym bohaterem naszych testów są dyski Kingston DC600M, które podłączamy do urządzenia i konfigurujemy w 3 poziomy RAID – RAID 0, a więc najwydajniejszy ale też najmniej bezpieczny (brak ochrony na wypadek uszkodzenia któregoś z dysków), RAID 5, a więc najpopularniejszy w konfiguracjach 4-dyskowych ze względu na koszt, oraz RAID 10, czyli najlepszy dla zastosowań w środowiskach z dużym odsetkiem losowych zapisów i odczytów oraz wysoką redundancją.
Niezależnie od poziomu RAID, konfiguracja będzie następująca:
- Pula Pamięci z RAID obejmująca cała przestrzeń dysków.
- Foldery systemowe – Public/homes,
- Folder testujący – wielkość 1024GB, wielkość bloku 4K, alokacja pełna, włączona kompresja, wyłączona deduplikacja.
- LUN blokowy o wielkości 1024GB, sformatowany w NTFS, podłączony przez iSCSI 10GbE.
Wykonane testy:
- wbudowany mechanizm testujący w QTS
- Narzędzie profilowania dysków SSD w systemie QTS
- Narzędzie DiskFill Test (połączenie SSH)
- DD – z poziomu QTSo (połączenie SSH)
- IOmeter (wersja 1.1.0) – Windows
- CristalDisk Mark – Windows
- AJA System Test – Windows
- robocopy – czas zapisu o odczytu plików rożnej wielkości, Windows
